UVW滤波器

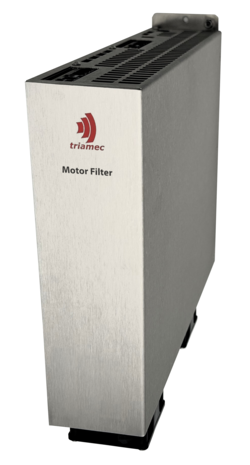

TFD-C-350-15-50

Triamec公司的UVW滤波器专为抑制共模电压而设计，可保护电机轴承和工具免受电弧放电和电化学腐蚀的影响。此外，抑制共模波动还能减少电磁干扰（特别是在使用音圈电机或开放式电机时），这是实现最高电磁兼容性标准的关键。该滤波器连接在高速伺服驱动器与电机之间。

滤波器提供单轴 ( TFS ) 和双轴 ( TFD ) 两种版本。纯共模滤波器 ( C-系列 ) 适用于所有电机类型，而结合正弦滤波与共模滤波的多级滤波器 ( T-系列 ) 则针对低电感电机（如主轴电机）进行了优化。



典型应用场景

  • 高频工具主轴系统
  • 保护轴承和工具免受电弧放电及电化学腐蚀
  • 对电磁兼容性要求较高的应用场景（特别是在使用音圈电机或开放式电机时）

共模电压滤波

共模电压振荡是PWM开关周期的直接结果。下图展示了使用滤波器与未使用滤波器时三级PWM的模拟共模电压对比。

滤波器命名规范

Triamec滤波器遵循标准化的命名规则，示例如下：

TF S C 700 40 50

Triamec
Filter

S: Single-Axis
D: Dual-Axis

C: Common-Mode
T: Sinus & Common-Mode

Nominal Voltage V DC Nominal Current A rms Minimum PWM Frequency (kHz)

C系列：共模滤波器

TFS-C (单轴型) 和 TFD-C (双轴型) 系列是电机侧滤波器，可在对差模影响最小化的前提下提供共模滤波功能。该系列滤波器适用于所有电机类型。

本系列滤波器专为50至100 kHz的PWM频率工况设计，可与Triamec高速伺服驱动器配合使用。

  Number of Axes Maximum DC Bus Voltage Continuous Current Minimum PWM Frequency Dimensions W×H×D (mm)
TFD-C-80-15-50 2 80 + 10% V DC 15 A rms per axis 50–100 kHz in development
TFD-C-130-15-50 2 130 + 10% V DC 15 A rms per axis 50–100 kHz in development
TFD-C-350-15-50 2 350 + 10% V DC 15 A rms per axis 50–100 kHz 69×279×303
TFS-C-700-10-50 1 700 + 10% V DC 10 A rms 50–100 kHz in development
TFS-C-700-40-50 * 1 700 + 10% V DC 40 A rms 50–100 kHz 149×310×419

注：技术参数如有变更，恕不另行通知。

* *原产品名称：TFC-700-40

低频共模滤波器

C型共模滤波器型号 TFS-C-560-60-12 专为低频PWM应用设计。
该滤波器型号可与其他厂商的伺服驱动器配合使用。

  Number of Axes Maximum DC Bus Voltage Continuous Current Minimum PWM Frequency Dimensions W×H×D (mm)
TFS-C-560-60-12 1 560 + 10% V DC 60 A rms 12 kHz 149×310×419

注：技术参数如有变更，恕不另行通知。

T系列：正弦与共模复合滤波器

T系列 滤波器将两级滤波结构集成于单一产品：一级正弦滤波级和一级共模滤波级。与 C系列 相比， T系列 滤波器无需额外冷却装置。该系列滤波器专为低电感电机（如主轴电机）设计，若与高电感电机配合使用可能导致电流控制回路谐振。

T系列 滤波器专为50至100 kHz的PWM频率工况设计，可与Triamec高速伺服驱动器配合使用。

  Number of Axes Maximum DC Bus Voltage Continuous Current Minimum PWM Frequency Dimensions W×H×D (mm)
TFS-T-80-15-50 * 1 80 + 10% V DC 15 A rms 50–100 kHz 83×175×250
TFS-T-130-15-50 * 1 130 + 10% V DC 15 A rms 50–100 kHz 83×175×250
TFS-T-350-15-50 * 1 350 + 10% V DC 15 A rms 50–100 kHz 83×175×250
TFS-T-700-10-50 * 1 700 + 10% V DC 10 A rms 50–100 kHz 83×175×250
TFS-T-700-40-50 1 700 + 10% V DC 40 A rms 50–100 kHz 114×249×375

注：技术参数如有变更，恕不另行通知。

* 原产品名称：TFC-80-15、TFC-130-15、TFC-350-15和TFC-700-10（从上到下）
